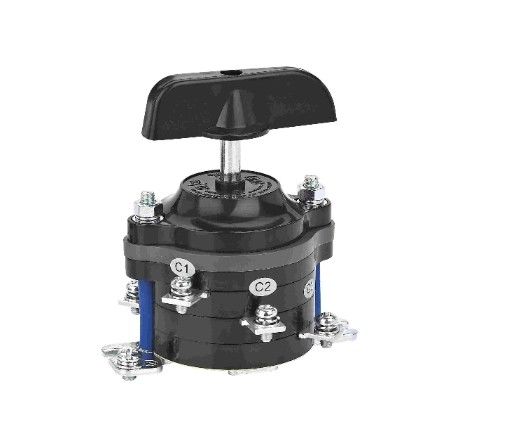

HZ10 سری 10A 25A 60A 100A ترکیب سوئیچ AC380V/DC220V سوئیچ منبع برق

HZ10 سری 10A 25A 60A 100A ترکیب سوئیچ AC380V/DC220V سوئیچ منبع برق

توضیحات محصول:

سوئیچ ترکیبی سری HZ10 در درجه اول برای مدارهای دارای فرکانس جریان متناوب 50 هرتز یا 60 هرتز، ولتاژ تا 380 ولت AC و ولتاژ جریان ثابت تا 220 ولت DC مناسب است.آن را برای کار دستی در فواصل نادر برای اتصال یا جدا کردن مدار طراحی شده استهمچنین می توان از آن برای کنترل موتورهای با ظرفیت کوچک استفاده کرد.

مطابق با استاندارد: GB/T14048.3، IEC 60947-3.

محصول مشخصات:

طبقه بندی:

● طبق کاربرد: یک سوئیچ منبع برق واحد؛ منبع برق دوگانه یا سوئیچ انتقال مدار دوگانه (کد P)

سوئیچ انتقال سه مدار (کد S) ؛ سوئیچ انتقال چهار مدار (کد G)

●بر اساس نوع نصب: نوع سیم کشی پنل جلو؛ نوع سیم کشی پنل عقب

●بر اساس تعداد قطب ها: قطب تک، قطب دو، قطب سه، قطب چهار

●بر اساس تعداد بخش ها: یک بخش، دو بخش، سه بخش، چهار بخش، شش بخش.

توجه: سوئیچ های انتقال سه مدار و چهار مدار فقط می توانند با سه قطب یا کمتر ساخته شوند.

شرایط عملیاتی و مناسب بودن محیط زیست:

● دمای محیط -5°C~+40°C است، دمای متوسط در طول 24 ساعت نمی تواند بیش از +35°C باشد.

● ارتفاع: ≤2000 متر

● شرایط جو:

1رطوبت: رطوبت نسبی اتمسفر نمی تواند بیش از 50٪ باشد در حالی که بالاترین دمای آن 40 ° C است. رطوبت نسبی بسیار بالاتر در شرایط دمای پایین تر مجاز است.برای مثال، زمانی که دمای آن به +20°C می رسد، رطوبت نسبی تا 90٪ است، با توجه به چگالی که ممکن است در سطوح محصول به دلیل تغییرات دمایی رخ دهد.

2درجه آلودگی: 3.

● وضعیت نصب:

1. سوئیچ ترکیبی سری HZ10 باید در محیطی بدون لرزش، ضربه، ارتعاش و بدون قرار گرفتن در معرض باران یا برف نصب شود.

2باید در محیطی نصب شود که خطر انفجار یا موادی که می توانند فلزات را خورد کنند و عایق (از جمله گرد و غبار رسانا) را آسیب برساند.

3دسته بندی نصب: III.
