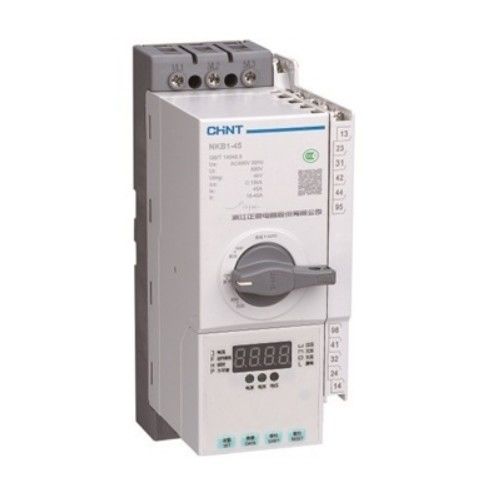

NKB1-125 CPS کنترل و محافظ دستگاه سوئیچ 3Poles محافظت از مدار کوتاه

NKB1-125 CPS کنترل و محافظ دستگاه سوئیچ 3Poles محافظت از مدار کوتاه

توضیحات محصول:

دستگاه کنترلی و محافظ سوییچ (CPS) سری NKB1 عمدتاً در مدارهای AC در 50 Hz (یا 60 Hz) با ولتاژ کار نامی تا 690 V استفاده می شود،یک جریان کار نامینی از 1A تا 125A، کنترل کننده تنظیم جریان از 0.4A تا 125A و محدوده قدرت موتور کنترل شده از 0.12 kW تا 55 kW.و قطع جریان در شرایط عادی (از جمله در شرایط اضافه بار مشخص) و همچنین می تواند متصل، برای مدت زمان خاصی حمل می کند و جریان را در شرایط غیر طبیعی مشخص شده (مانند مدار کوتاه) قطع می کند.

سوئیچ های سری NKB1 برای موقعیت های مختلف، توزیع سیستم و سیستم های حفاظت و کنترل موتور، زیرساخت ها، ساختمان ها، ارتباطات و سایر برنامه ها مناسب هستند.

مطابق با استانداردهای: IEC 60947-6-2 و GB/T 140489.

محصول مشخصات:

مشخصات محصول:

● سی پی اس سری NKB1 از ساختار ماژولار یکپارچه استفاده می کند و توابع اصلی قطع کننده مدار، کانتاکتور، رله بیش از حد بار، استارتر، قطع کننده و غیره را ادغام می کند.

●با حجم کوچک و قابلیت اطمینان بالا، این سیستم از مزایای قابلیت شکستن جریان کوتاه و فاصله کوتاه فلاش-اوور برخوردار است.محافظت از تاخیر کوتاه مدت از مدار کوتاه، محافظت از اتصال کوتاه لحظه ای و محافظت از اتصال کوتاه سریع. هنگامی که عملکرد مطابق با الزامات انتخاب می شود، می تواند برای شروع موتورهای مختلف محافظت کند،مدارهای کنترل و مدارهای توزیع با عملکرد دقیق و قابل انتقال.

● محصول سری NKB1 شامل محفظه، مکانیسم انتقال الکترومغناطیسی، مکانیسم کار، مجموعه ای از تماس های مدار اصلی، آزادسازی هوشمند و تماس های کمکی،و می تواند ساخت و شکستن مدار را به صورت محلی یا از راه دور کنترل کند.

●CPS دارای عملکردهای حفاظت از مدار مختلف است: تاخیر شروع، شکست فاز، عدم تعادل سه فاز، زیر جریان، بیش از ولتاژ، زیر ولتاژ و غیره.

●CPS انواع مختلفی برای انتخاب شما دارد: نوع پایه، نوع آتش نشانی، نوع نشت، نوع ارتباطات. کل سری محصولات دارای عملکرد عایق بندی هستند.

●CPS دارای یک عملکرد بازیابی کلیدی و عملکرد تنظیم خودکار است تا نیازهای مختلف کاربران را برآورده کند.

●CPS دارای دو حالت کنترل است: کنترل خودکار از راه دور و کنترل دستی محلی.

شرایط عملیاتی و مناسب بودن محیط زیست:

● دمای محیط: -5°C~+40°C، میانگین دمای روز ≤ +35°C. می تواند به طور قابل اعتماد در -25°C~+70°C برای مدت کوتاهی کار کند.

● ارتفاع: ≤2000 متر، کاهش 10% در هر 1000 متر در صورت بالاتر از 2000 متر.

●رطوبت: هنگامی که دمای هوای محیط +40 درجه است، رطوبت نسبی ≤50٪ است؛ رطوبت نسبی بالاتر در دمای پایین تر مجاز است.حداکثر رطوبت نسبی ماه 90٪ است.، و غلظت روی سطح محصول به دلیل تغییرات دمایی باید در نظر گرفته شود.

● حداکثر رطوبت نسبی متوسط ماه 90 درصد است که حداقل دمای متوسط ماهانه 25 درجه سانتیگراد است.و چگالی که در سطح محصول به دلیل تغییرات دمایی رخ می دهد، در نظر گرفته می شود.

●درجه آلودگی: ۳.

● دسته بندی نصب: III.

● نیاز به محل نصب میدان مغناطیسی خارجی محل نصب نباید بیش از 5 برابر زمین مغناطیسی در هر جهت باشد.بدون باران و یا برف؛ خشک و تهویه شده
