جزئیات محصول
محل منبع: چین
گواهی: GB/T17467-1998、DL/T537-93
شماره مدل: MB
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
قیمت: negotiable
جزئیات بسته بندی: سفارشی
زمان تحویل: 5-8 هفته
شرایط پرداخت: L/C، D/A، D/P، T/T
قابلیت ارائه: 200 عدد در هر دهان
تضمین: |
1 سال |
نوع نصب: |
فضای باز |
فرکانس: |
50 هرتز |
ولتاژ: |
ولتاژ بالا |
دمای کار: |
-35℃~+40℃ |
ارتفاع: |
≤1000 متر |
سطح حفاظت: |
IP33 |
ظرفیت رتبه بندی شده: |
50-1600 کیلو ولت آمپر |
تضمین: |
1 سال |
نوع نصب: |
فضای باز |
فرکانس: |
50 هرتز |
ولتاژ: |
ولتاژ بالا |
دمای کار: |
-35℃~+40℃ |
ارتفاع: |
≤1000 متر |
سطح حفاظت: |
IP33 |
ظرفیت رتبه بندی شده: |
50-1600 کیلو ولت آمپر |

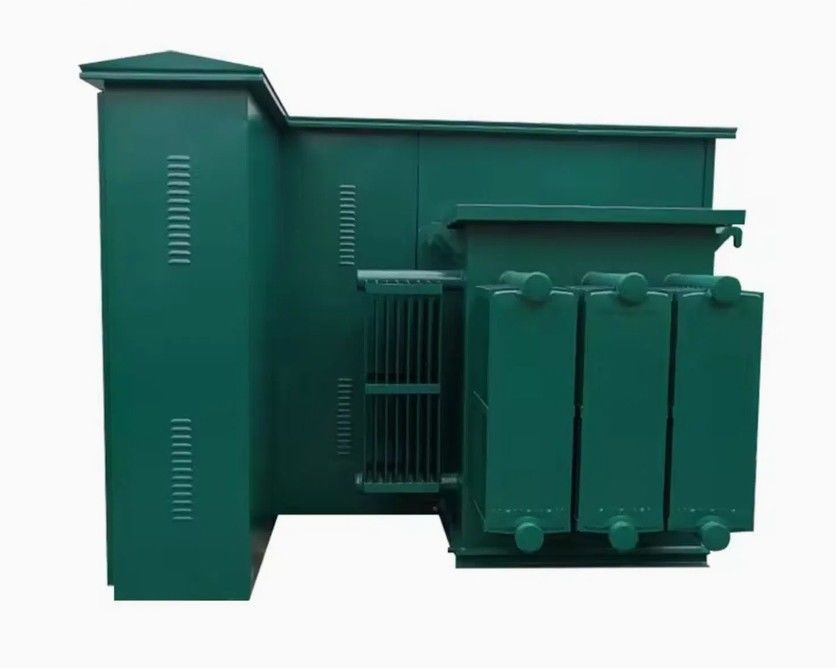

MB ایستگاه فرعی از پیش نصب شده (آمریکایی) کاملاً عایق شده ولتاژ بالا IP33
خلاصه کنید
این محصول جذب تکنولوژی پیشرفته خارجی است، همراه با وضعیت واقعی تحقیق و توسعه داخلی، کل محصول دارای ویژگی های اندازه کوچک است،نصب و نگهداری آسان، کم سر و صدا، کم ضرر، ضد سرقت، ظرفیت بیش از حد، حفاظت کامل.
MB ایستگاه فرعی باکس از پیش نصب شده (آمریکایی) ، مناسب برای منبع برق حلقه 10kV، منبع برق دوگانه یا سیستم منبع برق پایانی به عنوان تبدیل قدرت،سنج،تعویض
دستگاه کنترل و محافظت
این محصول با استانداردهای زیر مطابقت دارد:GB/T17467-1998 "پایگاه های پیش ساخته ولتاژ بالا و ولتاژ پایین"؛ DL/T537-93"شرایط فنی برای سفارش 6-35kVbox-type
ایستگاه فرعی"
حالت عادی کار
● ارتفاع بیش از 1000 متر نیست.
● دمای محیط:-35°C~+40°C
●رطوبت نسبی: میانگین روزانه بیش از 95٪ نیست، میانگین ماهانه بیش از 90٪ نیست؛
● محل نصب: بدون خطر آتش، خطر انفجار، گاز های خورد کننده شیمیایی و مکان با تهویه خوب، شیب زمین بیش از 3° نیست.
عملکرد و ویژگی ها
●کاملاً عایق بندی شده، کاملاً مهر و موم شده، نگهداری کمتر، تضمین قابل اعتماد ایمنی شخصی؛
●ساختاری جمع و جور، حجم تنها 1/3-1/5 از ظرفیت یکسان، ارتفاع کم است؛
● می تواند ساختار جعبه را تقسیم کند تا از آلودگی روغن در مخزن ترانسفورم جلوگیری شود.
● طرف ولتاژ بالا از دو فیوز حفاظت از طیف کامل استفاده می کند که هزینه را به شدت کاهش می دهد.
● می تواند برای شبکه حلقه ای استفاده شود، همچنین می تواند برای ترمینال استفاده شود، سر کابل می تواند در پلاگین اضطراری 200A بار باشد؛
● جعبه از مواد فولادی بدون تزئین ساخته شده است که عملکرد عایق گرما و تبعید گرما را دارد.
● طرف ولتاژ پایین مجهز به محافظ فاز الکترونیکی است، هنگامی که ولتاژ غیرطبیعی در سیستم وجود دارد، می تواند به سرعت سوئیچ ورودی اصلی را بشکند؛
● سوئیچ بار با فشار بالا در سمت روغن، که می تواند به صورت الکتریکی ارتقا یابد و پایه ای برای تحقق اتوماسیون شبکه توزیع قرار دهد؛
●از ترانسفورماتورهای سری S11 یا S13 با عملکرد بهتر استفاده کنید.
پارامترهای فنی اصلی
ماده | واحد | استدلال |
ولتاژ نامی | kv | 10/0.4 ((فشار بالا/کم) |
حداکثر ولتاژ کار | kV | 12 (جانب فشار بالا) |
فرکانس نامی | هرتز | 50 |
ظرفیت نامی | kVA | 50 تا 1600 |
فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ | kV | 42 |
ولتاژ برق | kV | 75 |
حالت خنک کننده | روغن غوطه ور شده در خود خنک کننده | |
جریان شکستن فیوز پشتیبان ولتاژ بالا | kA | 50 |
جریان قطع فیوز پلگ ان | kA | 2.5 |
دمای محیط | °C | -35 ~ +40 |
کویل اجازه می دهد تا دما افزایش یابد | °C | 65 |
بدون تنظیم ولتاژ بار | ±5٪ یا ±2x2.5٪ | |
سطح سر و صدا | db | 50 |
کلاس حفاظت | IP33 |
