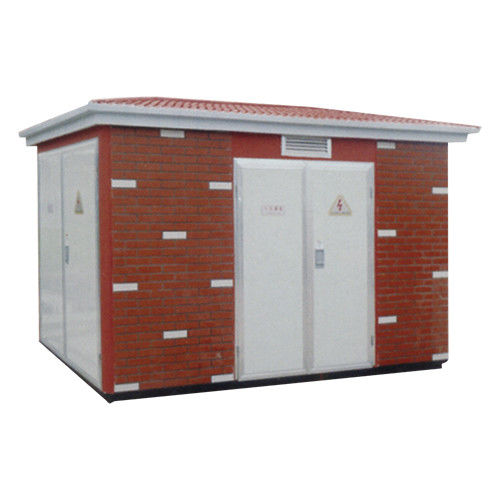

YB سری از قبل نصب شده زیر ایستگاه Euclidean ترانسفورماتور الکتریکی جعبه فشرده قابل جدا کردن
YB سری از قبل نصب زیر ایستگاه جعبه یوکلیدی ترانسفورمور فشرده قابل جدا کردن
توضیحات:
YB سری زیر ایستگاه از پیش نصب شده، تجهیزات الکتریکی ولتاژ بالا، ترانسفورماتور، تجهیزات الکتریکی ولتاژ پایین و گروه های دیگر به مجموعه های کامپکت کامل تجهیزات توزیع،به طور معمول به عنوان تغییر جعبه اروپا شناخته می شود، برای ساخت ساختمان های بلند شهری، ساختمان های شهری و روستایی، مناطق مسکونی، منطقه توسعه فناوری بالا، کارخانه های کوچک و متوسط،معدن های نفتی و ساخت موقت برق و مکان های دیگر برای سیستم توزیع برای پذیرش و توزیع برق.
ایستگاه های فرعی از پیش ساخته شده سری YB دارای ویژگی های مجموعه کامل قوی، اندازه کوچک، ساختار جمع و جور، عملیات ایمن و قابل اعتماد، نگهداری آسان و قابل برداشت هستند.در مقایسه با ایستگاه های زیر شهری معمولی. همان ظرفیت استیشن نوع جعبه تنها 1 / 10 / 1 / 5 از استیشن معمولی را اشغال می کند که حجم کار طراحی و ساخت را به شدت کاهش می دهد ،و کاهش هزینه ساخت و سازدر سیستم توزیع، می تواند در سیستم توزیع شبکه حلقه ای، یا در سیستم توزیع دو قدرت یا ترمینال تابش استفاده شود.این یک مجموعه کامل جدید از تجهیزات برای ساخت و ساز و تبدیل ایستگاه های فرعی شهری و روستایی در حال حاضر.
ایستگاه فرعی از پیش نصب شده سری YB مطابق با استاندارد شرایط فنی ایستگاه فرعی جعبه SD320-1992 و GB / T17467- 1998 ولتاژ بالا / ولتاژ پایین است.مواد پوسته می تواند با توجه به نیازهای کاربر انتخاب شود غیر فلزی، صفحه کامپوزیت یا فولادی.
شرایط عادی محیط استفاده:
ارتفاع: ≤ 1000 متر
سرعت باد: ≤ 34m/s (≤ 700pa)
دمای محیط: دمای حداکثر + 40 °C، دمای حداقل -35 °C
رطوبت نسبی: میانگین روزانه بیش از 95٪ و میانگین ماهانه بیش از 95٪ نیست.
ضدصدمه: سرعت سطح آب بیشتر از 0.4 / S2 نیست، سرعت عمودی بیشتر از 0.15 m2 نیست؛
شیب محل نصب: نه بیشتر از 3 °
محیط نصب: در مکان هایی نصب می شود که از خطر آتش، خطر انفجار، آلودگی شدید، خوردگی شیمیایی برخوردار نیستند.
و ارتعاش شدید
توجه داشته باشید: اگر شرایط فوق را فراتر ببرید، می توانید با ما مذاکره کنید.
ویژگی طراحی:
این محصول توسط دستگاه توزیع ولتاژ بالا، ترانسفورمور و دستگاه توزیع ولتاژ پایین متصل شده و به سه قسمت کاربردی تقسیم شده است، به عبارت دیگر اتاق ولتاژ بالا،اتاق ترانسفورماتور و اتاق ولتاژ پایین. سیستم منبع اصلی برق در سمت ولتاژ بالا می تواند به انواع حالت های منبع برق مانند منبع برق شبکه حلقه ای، منبع برق پایانی، منبع برق دوگانه و غیره ترتیب داده شود.عناصر سنجش ولتاژ بالا نیز می توانند برای پاسخگویی به نیازهای سنجش ولتاژ بالا نصب شونداتاق ترانسفورماتور می تواند S7S9 و دیگر ترانسفورماتورهای کم ضرر و ترانسفورماتورهای خشک را انتخاب کند.
اتاق ترانسفورماتور مجهز به سیستم خنک کننده هوا و سیستم روشنایی است.اتاق ولتاژ پایین می تواند ساختار پانل یا کابینت را برای تشکیل طرح تامین برق مورد نیاز کاربر اتخاذ کندتوزیع برق، نورپردازی و توزیع، جبران قدرت واکنشی، انواع زیادی از انرژی برق، مانند اندازه گیری انرژی الکتریکی و اندازه گیری مقدار الکتریکی،پاسخگویی به نیازهای مختلف کاربران، و تسهیل مدیریت تامین برق و بهبود کیفیت تامین برق.
ساختار اتاق فشار بالا جمع و جور و معقول است و دارای عملکرد قفل کردن ضد سوء عملکرد است.ترانسفورماتور می تواند با مسیر برای ورود و خروج از هر دو طرف اتاق ترانسفورماتور در صورت نیاز کاربر مجهز باشدتمام اتاق ها مجهز به دستگاه های روشنایی اتودینامیک هستند، علاوه بر این، تمام اجزای انتخاب شده در اتاق های فشار بالا و پایین در عملکرد قابل اعتماد، آسان در کار هستند،ایمن در کار و راحت در کار و نگهداری.
استفاده از هواپیمایی طبیعی و اجباری برای خنک کردن هواپیماییو فن اگزوز دارای دستگاه کنترل دما است، که می تواند به طور خودکار با توجه به دمای تنظیم شده شروع و بسته شود تا ترانسفورماتور را با بار کامل اجرا کند.
ساختار جعبه یک ساختار کامل است. صفحه فولادی خاص یا صفحه آلیاژ آلومینیوم ساخته شده توسط اسپری الکتروستاتیک، با شرایط استفاده طولانی مدت در فضای باز، برای اطمینان از ضد خوردگی، ضد آب،عملکرد ضد گرد و غبار، طول عمر خدمت، در همان زمان ظاهر زیبا.
پارامترهای فنی اصلی:
| نه، نه |
نام |
واحد |
دستگاه ولتاژ بالا |
ترانسفورماتور |
دستگاه ولتاژ پایین |
| 1 |
ولتاژ نامی |
kV |
7.2/12 |
6/0.4،10/0.4 |
0.4 |
| 2 |
ظرفیت نامی |
KVA |
|
"目" فونت: 200-1250 |
|
| "品" فونت: 50-400 |
| 3 |
جریان نامی |
A |
200 تا 630 |
|
100 تا 3000 |
| 4 |
جریان نامی روشن و خاموش |
A |
کلید بار 400C-630A |
|
15 تا 63 |
| KA |
دستگاه های ترکیب کننده به فیوز ها وابسته هستند |
| 5 |
زمان شارت نامی در حال حاضر مقاومت می کند ( ثانیه) |
KA |
20x(2) |
200 تا 400kVA |
15 تا 63 |
| 6 |
جریان قابل تحمل اوج نامی |
KA |
12.5x(4) |
400KVA |
| 31.5,50 |
200 تا 400kVA |
15x1 |
| 7 |
جریان نامی سوئیچینگ |
KA |
31.5,50 |
400kVA |
30x1 |
| 8 |
فرکانس قدرت 1 دقیقه مقاومت در برابر برق |
KV |
32 مورد نسبی و یکسان40 |
آب غوطه ور: 35/5 دقیقه |
30 |
| جدا کردن شکستگی 3448 |
نوع خشک: 28/5دقيقه |
63 |
| 9 |
شتاب برق |
KV |
نسبت به و یکسان 6075 |
75 |
|
| جدا کردن شکستگی 75،85 |
75 |
≤300V: 2KV |
| 10 |
آب های سر و صدا |
دی بی |
|
روغن غوطه ور شده: <55 |
300،660V: 2.5kV |
| نوع خشک: <65 |
|
| 11 |
کلاس حفاظت |
IP23D |
| 12 |
اندازه طرح |
با توجه به ظرفیت و شکل ترانسفورماتور انتخاب شده، ابعاد مختلف شکل را انتخاب کنید |
