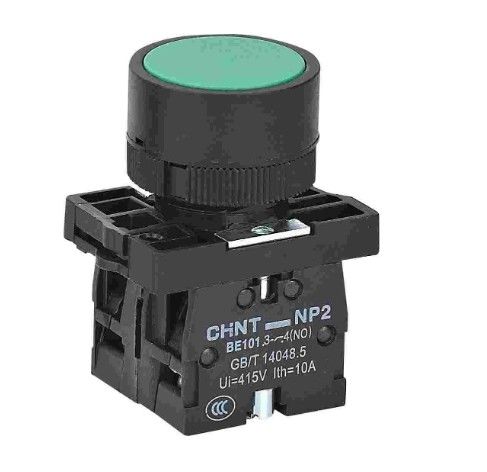

22mm 30mm NP2 سری IP40 IP65 دکمه فشار مدار کنترل صنعتی دکمه فشار
22mm 30mm NP2 سری IP40 IP65 دکمه فشار مدار کنترل صنعتی دکمه فشار
توضیحات محصول:
دکمه های فشار سری NP2 برای مدارهای کنترل صنعتی طراحی شده اند که با فرکانس جریان متناوب (AC) 50 هرتز یا 60 هرتز، با ولتاژ کار نامی تا 415 ولت AC کار می کنند.و یک ولتاژ کاری جریان ثابت (DC) تا 250 V DCاین دکمه ها برای کنترل استارترهای الکترومغناطیسی، تماسگرها، رله ها و سایر مدارهای الکتریکی استفاده می شوند.دکمه ها با چراغ های نشان دهنده نیز مناسب برای موقعیت های نشانه نور است.
مطابق با استاندارد: GB/T 140485.
محصول مشخصات:
| ولتاژ عایق نامی Ui ((V) |
415 |
| جریان حرارتی هوا آزاد توافق شده (Ith)) |
10 |
| ولتاژ کار نامی Ue ((V) |
415 |
380 |
250 |
240 |
220 |
125 |
110 |
| در حال حاضر در حال کار است. |
AC-15 |
1.9 |
2.5 |
- |
3 |
4.5 |
- |
- |
| DC-15 |
- |
- |
0.27 |
- |
0.3 |
0.55 |
0.6 |
| مقاومت تماس |
≤50mΩ |
| عمر مکانیکی (میلیون بار) |
سبک سر صاف، سبک قارچ، سبک روشن: سبک 100 دکمه، سبک قارچ خود قفل: 30 دیگر:10 |
| طول عمر برق (میلیون بار) |
سبک سر صاف، سبک قارچ:AC 50، DC 20، دیگر:10 |
| درجه بندی حفاظت از سر |
IP40، IP65 |
| حفاظت از مدار کوتاه |
نوع gG مدل 16 |
مشخصات محصول:
• نصب پنل: این سری شامل دکمه هایی با قطر پنل Φ22 و Φ30 و همچنین جعبه های کنترل دکمه ای است که برای سناریوهای مختلف نصب مناسب است.
• درجه حفاظت: درجه حفاظت استاندارد IP40 است. اگر مشتریان نیاز به IP65 سفارشی دارند، لطفا با تولید کننده تماس بگیرید.
•ساختمان ماژولار: دکمه ها دارای طراحی ماژولار هستند که امکان نصب و نگهداری انعطاف پذیر و راحت را فراهم می کند.
• تماس های جداگانه: تماس های به طور معمول باز (NO) و به طور معمول بسته (NC) از نظر الکتریکی از یکدیگر جدا شده اند.
• پیچ های پایانی: پیچ های پایانی دارای اندازه M3.5 هستند، با یک گشتاور کشش توصیه شده از (0.8 تا 1.2) N · m.
• محدوده گروه تماس: اتصال سری طولی نباید بیش از دو گروه تماس باشد، بیش از حد گروه های تماس باعث افزایش نیروی عملیاتی می شود.مصرف کنندگان باید با تولید کننده مشورت کنند..
شرایط عملیاتی و مناسب بودن محیط زیست:
● دمای محیط -5°C~+40°C است، دمای متوسط در طول 24 ساعت نمی تواند بیش از +35°C باشد.
● ارتفاع: ≤2000 متر
● شرایط جو: رطوبت نسبی جو نمی تواند بیش از 50٪ باشد در حالی که بالاترین دمای + 40 ° C است.رطوبت نسبی بسیار بالاتر در شرایط دمای پایین تر مجاز استبه عنوان مثال، زمانی که دمای +20°C به دست می آید، رطوبت نسبی تا 90٪ است، با توجه به چگالی که ممکن است در سطوح محصول به دلیل تغییرات دمایی رخ دهد.
● درجه آلودگی: ۳.
● دسته بندی نصب: II.
● دکمه فشار سری NP2 باید در محیطی بدون لرزش، ضربه، ارتعاش و بدون قرار گرفتن در معرض باران یا برف نصب شود.
● آن را باید در محیطی بدون خطر انفجار نصب کرد و جایی که محیط حاوی گاز هایی نیست که می تواند فلزات را خورد یا عایق را از بین ببرد، و همچنین گرد و غبار بیش از حد.
• ابعاد نصب:
برای دکمه های نصب شده بر روی پنل Φ22:
•قطر سوراخ نصب: Φ22.30+04 mm
• سبک سر فلزی: مناسب برای پنل های 1mm تا 6mm ضخیم
• سبک سر پلاستیکی: مناسب برای پانل های 1mm تا 4mm ضخیم
برای دکمه های نصب شده بر روی پانل Φ30:
•قطر سوراخ نصب: Φ30.50+05mm
• مناسب برای پانل: ضخامت 1mm تا 3mm
این دکمه ها برای عملکرد قابل اعتماد در برنامه های کنترل صنعتی طراحی شده اند و انعطاف پذیری در گزینه های نصب و سفارشی سازی را فراهم می کنند.
