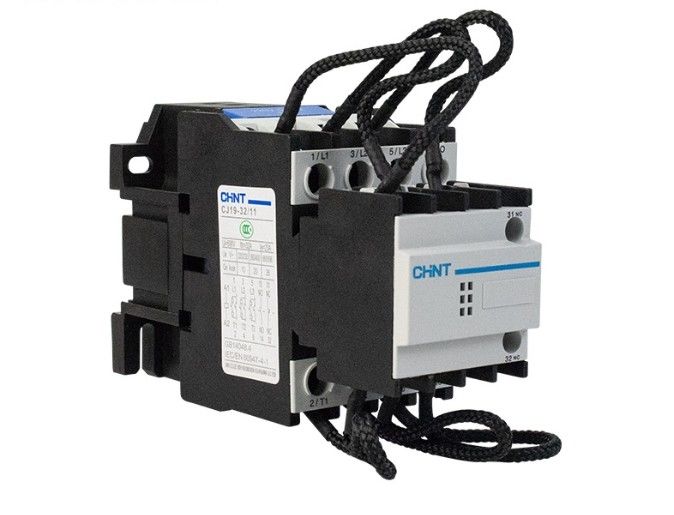

CJ19-32 Ac Contactor مغناطیسی 23A سه فاز Contactor الکتریکی IP10
CJ19-32 تماسگر AC 23A تماسگر الکتریکی سه فاز IP10 تماسگر مغناطیسی
توضیحات محصول:
کانتاکتور خازن سوئیچینگ سری CJ19 عمدتاً در مدارهای AC در 50 هرتز (یا 60 هرتز) با ولتاژ کار نامی تا 690 ولت استفاده می شود.این برای کم ولتاژ تجهیزات جبران قدرت واکنش استفاده می شود برای قرار دادن یا حذف خازن های شنت کم ولتاژتماسگر مجهز به یک دستگاه سرکوب جریان افزایشی است که به طور موثر تاثیر جریان نفوذ را بر خازن ها در هنگام بسته شدن و سرکوب ولتاژ بیش از حد در هنگام باز کردن کاهش می دهد.با استانداردها مطابقت داشته باش: GB / T14048.4، IEC / EN 60947-4-1.
مشخصات محصول:
کانتاکتور خازن سوئیچینگ سری CJ19 دارای یک ساختار دو قطعه ای است که به طور مستقیم عمل می کند.با لایه بالایی متشکل از یک دستگاه سرکوب جریان افزایش که متشکل از سه جفت تماس های محدود کننده جریان و مقاومت های محدود کننده جریان است. هنگامی که تماس گیر بسته می شود، آن را در ابتدا متصل می شود، پس از چند میلی ثانیه، تماس های کاری متصل می شوند.جدا کردن مقاومت های محدود کننده جریان و اجازه دادن به کار عادی خازن ها.
• تماسگرهای CJ19-25 تا CJ19-43 دارای دو جفت تماسگرهای کمکی هستند.
• تماسگرهای CJ19-63 تا CJ19-95 دارای سه جفت تماسگر کمکی هستند.
• تماسگرهای CJ19-115 تا CJ19-170 دارای یک جفت تماسگر کمکی هستند.
پایانه های سیم کشی برای ایمنی و قابلیت اطمینان با پوشش عایق پوشانده شده اند. پایانه های اتصال کویل با داده های ولتاژ برای جلوگیری از اتصال نادرست مشخص شده اند.
•کانتاکتورهای CJ19-25 تا CJ19-43 می توانند با پیچ نصب شوند یا بر روی یک ریل استاندارد DIN 35 میلی متر با استفاده از یک براکت اسلایدی نصب شوند.
•کانتاکتورهای CJ19-63 تا CJ19-95 می توانند بر روی ریل استاندارد DIN 35 mm یا 75 mm نصب شوند.
•کنتاکتورهای CJ19-115 تا CJ19-170 می توانند با پیچ نصب شوند یا بر روی دو ریل استاندارد DIN 35 میلی متری نصب شوند.
محصول مشخصات:
| نام پارامتر |
CJ19-25 |
CJ19-32 |
CJ19-43 |
CJ19-63 |
CJ19-95 |
CJ19-115 |
CJ19-150 |
CJ19-170 |
| جریان محدود (AC-6b) ((A)) |
17 |
23 |
29 |
43 |
72.2 |
87 |
115 |
130 |
| ظرفیت کنترلی شده خازن ((kvar) |
220/230 ولت |
6.7 |
10 |
15 |
20 |
35 |
40 |
46 |
52 |
| 380/400 ولت |
12.5 |
20 |
25 |
33.3 |
50 |
60 |
80 |
90 |
| ۶۶۰/۶۹۰ ولت |
18 |
26 |
36 |
48 |
92 |
100 |
120 |
130 |
| ولتاژ عایق نامیUi(V) |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
| ظرفیت سرکوب جریان افزایش |
20l |
| شرایط عملیاتی |
85 درصد~110٪آمریکا؛ ترک: ((20%~۷۵٪) |
| قدرت کویل (VA) جمع آوری / نگه داشتن |
۷۰/۹5 |
110/14 |
110/14 |
300/57 |
300/57 |
660/912 |
660/912 |
660/912 |
| قابلیت کنترل تماس های کمکی |
AC-15:0.95A 380V/400V DC-13:le:0.15A 220V/250V Ith:10A |
| وزن ((کیلوگرم) |
0.44 |
0.63 |
0.64 |
1.4 |
1.5 |
3.45 |
3.45 |
3.45 |
| فشار نامی مقاومت در برابر ولتاژ ((Uimp)) |
6kV |
| درجه بندی حفاظت |
IP10 |
شرایط عملیاتی و مناسب بودن محیط زیست:
● دمای هوای محیط -5°C ~ + 40°C است و میانگین آن در عرض 24 ساعت از + 35°C بیشتر نیست.
● ارتفاع: حداکثر 2000 متر
●شرایط جوی: در دمای حداکثر + 40°C رطوبت نسبی هوا بیش از 50٪ نیست؛ رطوبت نسبی بالا در دمای پایین تر مجاز است.به عنوان مثال تا 90٪ در + 20 °Cاقدامات ویژه ای باید برای تهویه که گاهی اوقات به دلیل تغییرات دمایی تولید می شود انجام شود.
●درجه آلودگی: ۳.
● طبقه نصب: کلاس III.
● شرایط نصب: شیب سطح نصب و سطح عمودی بیشتر از ±5° نیست.
● لرزش ضربه: این محصول باید در مکان هایی نصب و استفاده شود که لرزش، شوک و لرزش قابل توجهی نداشته باشد.
