جزئیات محصول
محل منبع: چین
نام تجاری: HJATIS
گواهی: CE ISO9001
شماره مدل: DZ518 (GV2-M/ME)
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
قیمت: negotiable
جزئیات بسته بندی: 50*60
زمان تحویل: 5 هفته
شرایط پرداخت: L/C، D/A، D/P، T/T
قابلیت ارائه: 5000 قطعه/قطعه در هفته
نام محصول: |
مدار شکن محافظ موتور الکتریکی |
استانداردها: |
IEC60947.2، IEC60947-4.1، و EN60947-1 |
ولتاژ کار نامی Ue ((V): |
230/240،400/415،440、550、690 |
ولتاژ عایق نامی Ui(V): |
690 |
فرکانس رتبه بندی شده: |
50/60 هرتز |
جریان نامی: |
32A |
رنگ: |
سیاه سفید |
حفاظت از ترمینال: |
IP65 |
نام محصول: |
مدار شکن محافظ موتور الکتریکی |
استانداردها: |
IEC60947.2، IEC60947-4.1، و EN60947-1 |
ولتاژ کار نامی Ue ((V): |
230/240،400/415،440、550、690 |
ولتاژ عایق نامی Ui(V): |
690 |
فرکانس رتبه بندی شده: |
50/60 هرتز |
جریان نامی: |
32A |
رنگ: |
سیاه سفید |
حفاظت از ترمینال: |
IP65 |

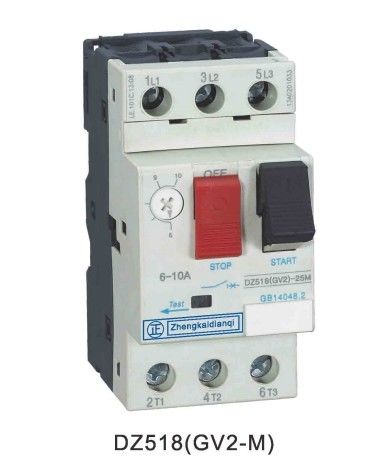

DZ518 ((GV2-M/ME) محافظ محافظ الکتریکیکنترل دکمه ها
توضیحات محصول:
DZ518(GV1،GV2،GV3) سری محافظ محافظ موتور الکتریکی، از طراحی ماژولار استفاده می کند، محدوده هنری است، حجم کوچک است، محافظت از شکستن، در داخل مجموعه های گرم رله،عملکرد قوی استDZ518 سری مطابق با IEC60947.2 و IEC60947-4.1 و همچنین استاندارد EN60947-1 است.سوئیچ و دستگاه تماس ممکن است ترکیب موتور الکتریکی است مستقیم شروع. درجه حفاظت پوشش بیرونی سری DZ518 ممکن است به IP65 برسد. این سری سه نوع مدل محصول را جمع آوری کرده است:ME) قطع کننده محافظ دم مغناطیسی کمربند موتور الکتریکی است که دکمه کنترل می شود; DZ518 ((GV2-RS) قطع کننده محافظ گرما مغناطیسی کمربند موتور الکتریکی است که توسط سوئیچ تغییر کنترل می شود؛ DZ518 ((GV2-LS،LE) قطع کننده محافظ مغناطیسی کمربند موتور الکتریکی است که سوئیچ تغییر کنترل (حفاظت گرم را به ارمغان نمی آورد).
مزیت محصول:
◆ ارزش تنظیم جریان تنظیم پذیر: هنگامی که استفاده می شود، می تواند با توجه به جریان واقعی کار، به موقعیت نشان دهنده مناسب قیمت تنظیم جریان تنظیم شود.
◆ می تواند طراحی محرک مکانیسم را شبیه سازی کند: مکانیسم می تواند توسط TEST که برای آزمایش شبیه سازی آسان است، محرک شود.
◆ علامت گذاری لیزر جلو: محتوای علامت گذاری شفاف و پایدار است.
◆ ساختار نقطه شکستن دوگانه: نقاط شکستن دوگانه تماس، سرکوب و پراکنده انرژی قوس، بهبود اثر خاموش کردن قوس، بهبود ظرفیت قطع اتصال،کاهش تلفات الکتریکی تماس، به طور موثر زندگی الکتریکی محصول را بهبود بخشد.
◆ ساختار حفاظت جامع مغناطیسی حرارتی: این محصول دارای چندین عملکرد حفاظت از بیش از حد بار، مدار کوتاه، عدم تعادل سه فاز است.
پارامترهای فنی:
محدوده تنظیم جریان اسمی ie ((A) | قدرت استاندارد الکتروموتور سه فاز KWAC-3,50Hz/60Hz | |||||
۲۳۰/۲۴۰ ولت | ۴۰۰ ولت | ۴۱۵ ولت | ۴۴۰ ولت | 500 ولت | ۶۹۰ ولت | |
0.۱-۰16 | ||||||
0.16-025 | ||||||
0.25-040 | ||||||
0.4-0.63 | 0.37 | |||||
0.63-1 | 0.37 | 0.37 | 0.55 | |||
یک یک6 | 0.37 | 0.55 | 0.75 | 1.1 | ||
1.6-25 | 0.37 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 |
2.5-4 | 0.75 | 1.5 | 1.5 | 1.5 | 2.2 | 3 |
4-6.3 | 1.1 | 2.2 | 2.2 | 3 | 3.7 | 4 |
6 تا 10 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 |
9 تا 14 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 |
13 تا 18 | 4 | 7.5 | 9 | 9 | 9 | 11 |
17 تا 23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
20 تا 25 | 5.5 | 11 | 11 | 11 | 15 | 18.5 |
24 تا 32 | 7.5 | 15 | 15 | 15 | 18.5 | 23 |
کاربرد:
قطع کننده مدار DZ518 ((GV2-M) نوع قطع کننده مدار قالب بندی شده) برای مدار با ولتاژ تا 690v، جریان 1-80A مناسب است.حفاظت از شکست فازحفاظت از شارژ کوتاه برای موتور غیرمستقیم نوع قفس موش و همچنین می تواند شروع نادر موتور غیرمستقیم نوع قفس موش را کنترل کند. علاوه بر این، می تواند خط توزیع را محافظت کند.بار را به ندرت عوض کنید.و به عنوان جدا کننده عمل ميکنه
